Опис продукції

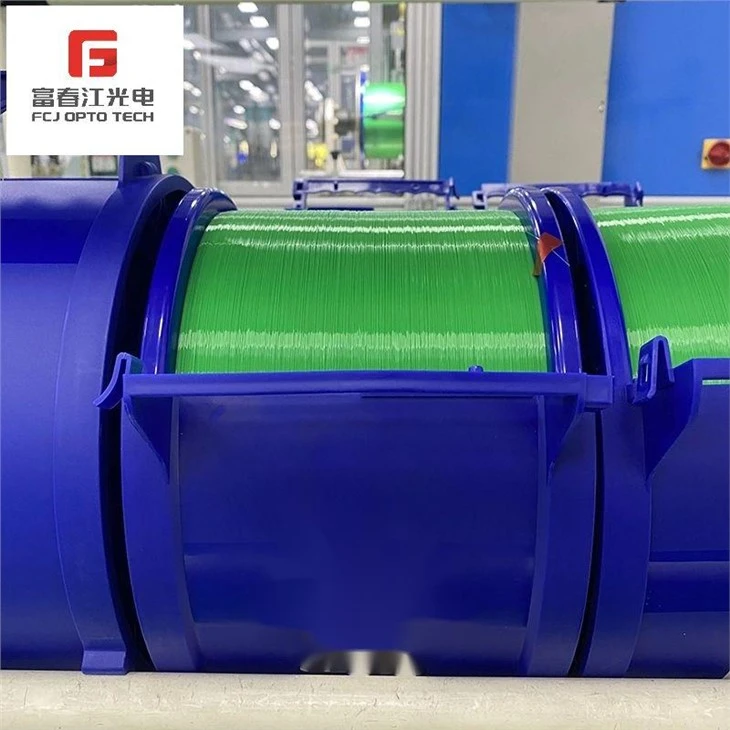

Нечутливе до вигину одномодове оптичне волокно (G.657.A2)

модель:G.657.A2

• Стандарт:Відповідає або перевищує технічні специфікації ITU-T G.657.A1/A2/B2.

• Особливість:Мінімальний радіус вигину 7,5 мм, відмінні властивості проти згинання. Повністю сумісні з одномодовим волокном G.652. Повносмугова (1260-1626 нм) передача. Низька PMD для високої швидкості передачі даних і передачі на великі відстані. Надзвичайно низький мікро - затухання при вигині, застосовне для всіх типів оптичних кабелів, включаючи стрічковий кабель. Високий параметр захисту від втоми забезпечує термін служби при малому радіусі вигину.

• застосування:Усі конструкції кабелю, 1260-1626нм повна смуга передачі, високошвидкісна оптична маршрутизація FTTH, оптичний кабель із малим радіусом вигину, малорозмірний оптоволоконний кабель і пристрій, L-діапазон.

Переваги:

G652D: незначно нижче загасання та менші втрати при зрощенні при зрощенні волокон. Надання більш довгих кабельних мереж.

G657A2: менші радіуси монтажу кабелів і шнурів, що забезпечує низьку вартість монтажу, мініатюризацію та з’єднання з високою щільністю.

Оптичне волокно G657A2 у патч-кордах забезпечує покращений радіус вигину та гнучкість, що може сприяти кращому розподілу та прокладанню кабелю в місцях скупчення. Покращений радіус вигину може також дозволити збільшити щільність у полях латання з високою щільністю. Оптичне волокно G657A2 стає дуже популярним у розгортанні мереж центрів обробки даних і підприємств.

Low-Loss-Single-Mode-Fibre-Communication-Optical-Fibre-G652D

G.657.A1 проти G.657.A2

G.657.A2 також сумісний з G.652.D, але має менший мінімальний радіус вигину 7,5 мм порівняно з 10 мм для G.657.A1.

Завдяки меншому радіусу вигину та відповідності вимогам G.652.D, G.657.A2 популярний для використання у вузьких просторах у полях високої щільності виправлення в центрах обробки даних. Багато наших клієнтів із великих телекомунікаційних компаній також просять G.657.A2 з тієї ж причини.

product-800-800

При використанні G.657.A2 рекомендується використовувати найменший діаметр оболонки кабелю, щоб оболонка не обмежувала мінімальний радіус вигину кабелю. Подібним чином вказуються короткі роз’єми, оскільки часто найтугіший вигин є в точці з’єднання. З подібних міркувань збереження продуктивності та максимізації переваг використання волокна G657.A2 ці кабелі виготовляються з наконечником із меншими втратами та поліруються, щоб отримати IL (типовий)<0.15dB and <0.20dB (Max).

Технічні характеристики G652D і G657A2 стосуються скляної та кабельної конструкції оптичного волокна і, як правило, є волокнами, вибраними в патч-проводах оптичних волокон для одномодових систем.

Одномодове волокно ITU-T G652D використовується в усіх мережах більше 30 років. Завдяки зворотній сумісності це полегшує обслуговування/ремонт (з’єднання волокон одного типу). Діаметр поля оптоволокна G652D становить 10,4 мкм при 1550 нм.

Волокна G652D забезпечують передачу з дещо нижчими втратами, що є кращим для забезпечення зв’язку на великі відстані (до 100 км і більше).

Однак волокна G652D мають обмежений опір вигину.

Волокна G657A2 використовуються в передовій установці кабельної мережі доступу, де потрібна більша стійкість до вигину для менших кабельних з’єднань, а також дозволяє мініатюризувати кабель і апаратне забезпечення.

Волокна G657A2 повністю сумісні з волокнами G652D. Діаметр поля моди волокна G657A2 становить 9,8 мкм при 1550 нм. Втрати під час з’єднання дещо вищі при зрощенні двох різних волокон.

Волокно G657A2 має більшу стійкість до втрат на вигині (макровигин) (див. малюнок нижче) і сприяє недорогим методам розгортання.

G657A2 - Волокно з інтенсивним вигином

G657A2 є однією з чотирьох специфікацій, визначених ITU-T у категорії G657. Ця версія містить інформацію про конструкцію волоконно-оптичних кабелів з інтенсивним вигином. Таким чином, кабелі G657A2 використовуються в мережевих установках, де необхідна більш висока стійкість до вигину. G657A2 є потужним рішенням для мереж доступу, де спостерігається часте згинання та з’єднання кабелів та мініатюризація обладнання. Тут важливо відзначити, що волокна G657A2 повністю сумісні з волокнами G657D.

Переваги волокон G657A2

Ідеально підходить для менших радіусів монтажу кабелю

Економічно вигідний для мереж доступу

Підтримує програми з високою щільністю та мініатюризацію

Пропонує покращену гнучкість

Технічні характеристики

Атрибути			специфікація
Специфікації розмірів	Діаметр обшивки		125.0±0.7 мкм
	Некруглість обшивки		Менше або дорівнює 1 відсотку
	Діаметр покриття		245±10 мкм
	Концентричність покриття-облицювання		Менше або дорівнює 12 мкм
	Некруглість покриття		Менше або дорівнює 6 відсоткам
	Концентричність Core-Clad		Менше або дорівнює 0,5 мкм
	Волокно Curl (радіус)		Більше або дорівнює 4 м
	Довжина доставки		2.05-50.4(км/котушку)
Оптичний Технічні характеристики Оптичний Технічні характеристики	Діаметр модового поля (MFD)	@1310 нм	8,6±0,4 мкм
		@1550 нм	9,7±0,6 мкм
	Затухання	@1310 нм	Менше або дорівнює 0,35 дБ/км
		@1383 нм	Менше або дорівнює 0,35 дБ/км
		@1550 нм	Менше або дорівнює 0,21 дБ/км
		@1625 нм	Менше або дорівнює 0,23 дБ/км
	Затухання VS. Довжина хвилі	@1285-1330nm, Ref. λ@1310 нм	Менше або дорівнює 0,04 дБ/км
		@1525-1575nm, Ref. λ@1550 нм	Менше або дорівнює 0,03 дБ/км
	Точка розриву	@1310 нм	Менше або дорівнює 0,05 дБ
		@1550 нм	Менше або дорівнює 0,05 дБ
	Дисперсія режиму поляризації（PMD）	Максимальна PMD окремого волокна	Менше або дорівнює 0,2 пс/(км^1/2)
		PMD Link Design Value （M=20, Q=0.01 відсоток ）	Менше або дорівнює 0,1 пс/(км^1/2)
		Типове значення	0.04 пс/(км^1/2)
	Довжина хвилі нульової дисперсії (λ₀)		1312±12 нм
	Нахил нульової дисперсії (S₀)		Менше або дорівнює 0,092 пс/(нм².км)
	дисперсія	1550 нм	Менше або дорівнює 18 пс/(нм.км)
		1625 нм	Менше або дорівнює 22 пс/(нм.км)
	Довжина хвилі відрізу кабелю λcc		Менше або дорівнює 1260 нм
Механічні характеристики	Доказовий тест		Більше або дорівнює 9.0N, більше або дорівнює 1.0 відсоток , більше або дорівнює 100Kpsi
	Параметри динамічної корозійної схильності Nd		Більше або дорівнює 20
	Покриття Strip Force	Середній	1.5 N
		пік	1.3-8.9 N
	Втрата макрозгину	1 поворот, Φ20 мм при 1550 нм і 1625 нм	Менше або дорівнює 0,75 дБ, менше або дорівнює 1,5 дБ
		10 обертів, Φ30 мм при 1550 нм і 1625 нм	Менше або дорівнює {{0}}.25 дБ, менше або дорівнює 1,0 дБ
Екологічні характеристики	Температурна залежність（-60 градусів до 85 градусів, @1310 нм & 1550 нм & 1625 нм）		Менше або дорівнює 0,05 дБ/км
	Занурення у воду（23±2 градуси, 30 днів при 1310 нм і 1550 нм і 1625 нм）		Менше або дорівнює 0,05 дБ/км
	Сухе нагрівання (85±2 градуси, 30 днів при 1310 нм, 1550 нм і 1625 нм)		Менше або дорівнює 0,05 дБ/км
	Вологе тепло（85±2 градуси, 85 відсотків відносної вологості, 30 днів при 1310 нм, 1550 нм і 1625 нм）		Менше або дорівнює 0,05 дБ/км
