опис

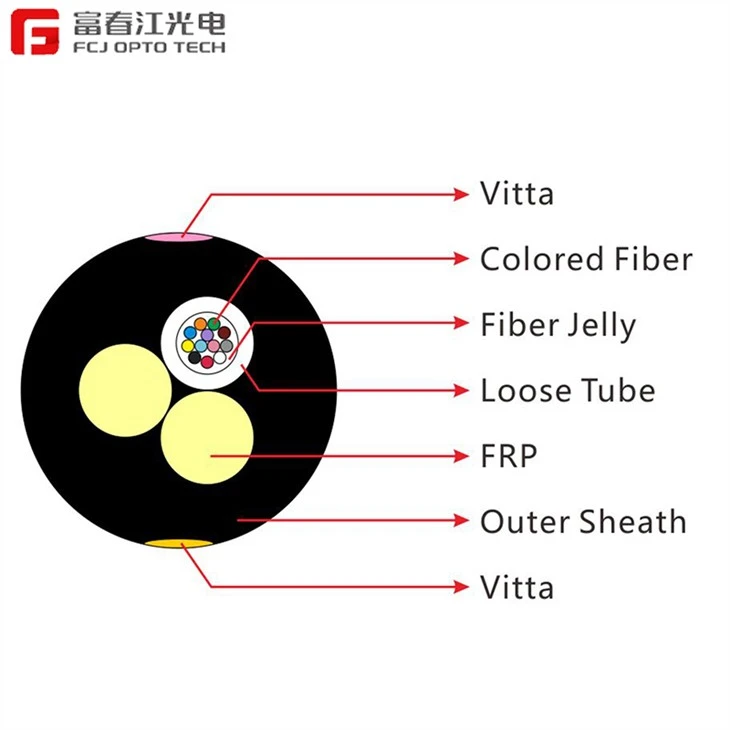

Конструкція кабелю складається з кольорового волокна ф250 мкм у вільній трубі з PBT і двох FRP як зміцнюючих елементів. Поверхня кабелю екструдована зовнішньою оболонкою з ПЕ.
характеристики
· Невеликий розмір і легка вага
· Два FRP як міцний елемент для забезпечення хороших показників розтягування
· Наповнений гелем або без гелю, хороша водонепроникність
· Низька ціна, висока місткість волокна
·застосовується для монтажу антен і повітроводів з малим прольотом
Стандарти
Оптоволоконний кабель GYFFY відповідно до стандарту YD/T 901-2018,GB/T13993 ,IECA-596,GR-409,IEC794 тощо.
Оптичні характеристики
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
Згасання |
@850 нм |
|
|
Менше або дорівнює 3.0дБ/км |
Менше або дорівнює 3.0дБ/км |
|
@1300 нм |
|
|
Менше або дорівнює 1.0дБ/км |
Менше або дорівнює 1.0дБ/км |
|
|
@1310 нм |
Менше або дорівнює 0,36 дБ/км |
|
|
|
|
|
@1550 нм |
Менше або дорівнює 0,22 дБ/км |
Менше або дорівнює 0,23 дБ/км |
|
|
|
|
Пропускна здатність |
@850 |
|
|
Більше або дорівнює 200 МГц·км |
Більше або дорівнює 200 МГц·км |
|
@1300 |
|
|
Більше або дорівнює 500 МГц·км |
Більше або дорівнює 500 МГц·км |
|
|
Числова апертура |
|
|
|
{{0}}.200±0,015 NA |
{{0}}.275±0,015 NA |
|
Довжина хвилі відсікання кабелю |
|
Менше або дорівнює 1260 нм |
Менше або дорівнює 1480 нм |
|
|
Технічні параметри
|
Сердечник кабелю |
одиниця |
2F |
4F |
6F |
8F |
10F |
12F |
|
Кількість трубок |
|
1 |
1 |
1 |
1 |
1 |
1 |
|
№ волокон |
ядро |
2 |
4 |
6 |
9 |
10 |
12 |
|
Кількість клітковини в трубці |
ядро |
2 |
4 |
6 |
9 |
10 |
12 |
|
Діаметр кабелю |
мм |
6.6±0.5 |
6.8±0.5 |
||||
|
Вага кабелю |
кг/км |
40±10 |
45±10 |
||||
|
Допустима міцність на розрив |
N |
Розмах=80,1,5*P |
|||||
|
Допустима стійкість до роздавлювання |
N |
1000N |
|||||
|
Робоча температура |
ступінь |
-20 градусів до плюс 65 градусів |
|||||
